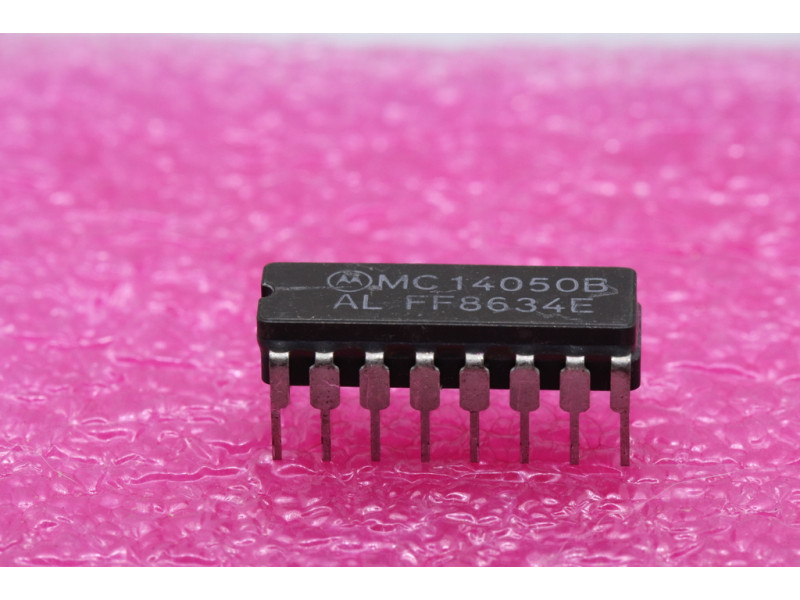

MC14050BAL sextuple buffer non inverseur

MC14050BAL sextuple buffer non inverseur

L'inverseur/tampon hexadécimal MC14049B et le tampon hexadécimal non inverseur MC14050B sont construits avec des composants MOS à canal P et canal N en mode d'enrichissement dans une structure monolithique unique. Ces composants MOS complémentaires sont principalement utilisés lorsqu'une faible dissipation de puissance et/ou une forte immunité au bruit sont souhaitées. Ces composants assurent la conversion de niveau logique en utilisant une seule tension d'alimentation, VDD. Le niveau haut du signal d'entrée (VIH) peut dépasser la tension d'alimentation VDD pour les conversions de niveau logique. Deux charges TTL/DTL peuvent être pilotées lorsque les composants sont utilisés comme convertisseur CMOS vers TTL/DTL (VDD = 5,0 V, VOL 0,4 V, IOL ≥ 3,2 mA).
Notez que les broches 13 et 16 ne sont pas connectées en interne sur ces composants ; par conséquent, les connexions à ces bornes n'affectent pas le fonctionnement du circuit.
