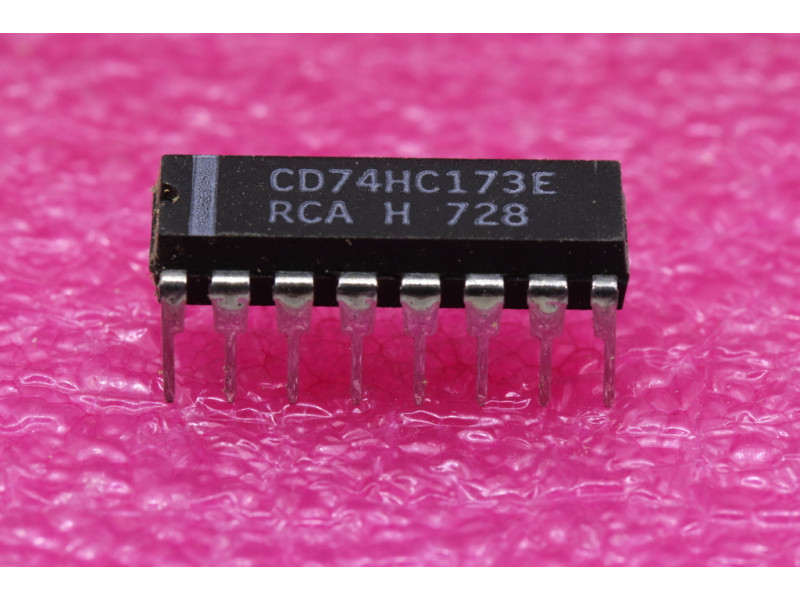

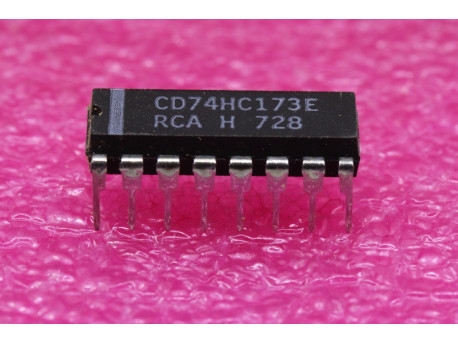

CD74HC173E quadruple bascule D avec sorties 3 états

CD74HC173E quadruple bascule D avec sorties 3 états

Les bascules quadruples de type D haute vitesse à trois états Harris CD74HC173 et CD74HCT173 sont fabriquées avec la technologie CMOS à grille silicium. Elles offrent la faible consommation des circuits intégrés CMOS standard et peuvent fonctionner à des vitesses comparables à celles des composants Schottky basse consommation équivalents. Les sorties tamponnées peuvent piloter 15 charges LSTTL. Leur grande capacité de pilotage de sortie et leur fonction trois états en font des composants parfaitement adaptés à l'interfaçage avec les lignes de bus des systèmes orientés bus.
Les quatre bascules de type D fonctionnent de manière synchrone à partir d'une horloge commune. Les sorties sont en mode trois états lorsque l'une des deux broches de désactivation de sortie est au niveau logique « 1 ». Les entrées ENABLES permettent aux bascules de rester dans leur état actuel sans perturber l'horloge. Si l'une des deux entrées ENABLES passe au niveau logique « 1 », les sorties Q sont renvoyées aux entrées, forçant les bascules à rester dans le même état. La réinitialisation est activée en ramenant l'entrée MASTER RESET (MR) au niveau logique « 1 ». Les sorties de données changent d'état sur le front montant de l'horloge.
La famille logique CD74HCT173 est fonctionnellement et au niveau des broches compatible avec la famille logique 74LS standard.
