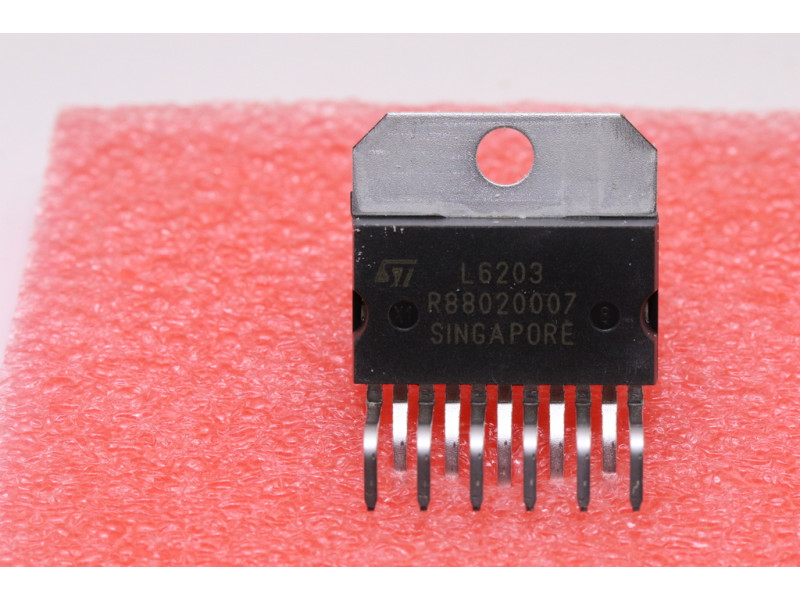

L6203 driver full bridge pour contrôle moteur

L6203 driver full bridge pour contrôle moteur

Ce circuit intégré est un driver en pont complet pour les applications de contrôle moteur, réalisé en technologie Multipower-BCD, qui combine des transistors de puissance DMOS isolés avec des circuits CMOS et bipolaires sur une même puce.
L'utilisation d'une technologie mixte a permis d'optimiser le circuit logique et l'étage de puissance pour obtenir les meilleures performances possibles. Les transistors de sortie DMOS peuvent fonctionner à des tensions d'alimentation allant jusqu'à 42 V et sont efficaces à des vitesses de commutation élevées. Toutes les entrées logiques sont compatibles TTL, CMOS et μC. Chaque canal (demi-pont) du composant est contrôlé par une entrée logique distincte, tandis qu'une validation commune contrôle les deux canaux.
Le circuit intégré est monté dans trois boîtiers différents.
