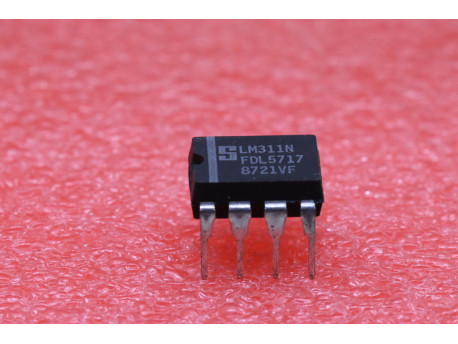

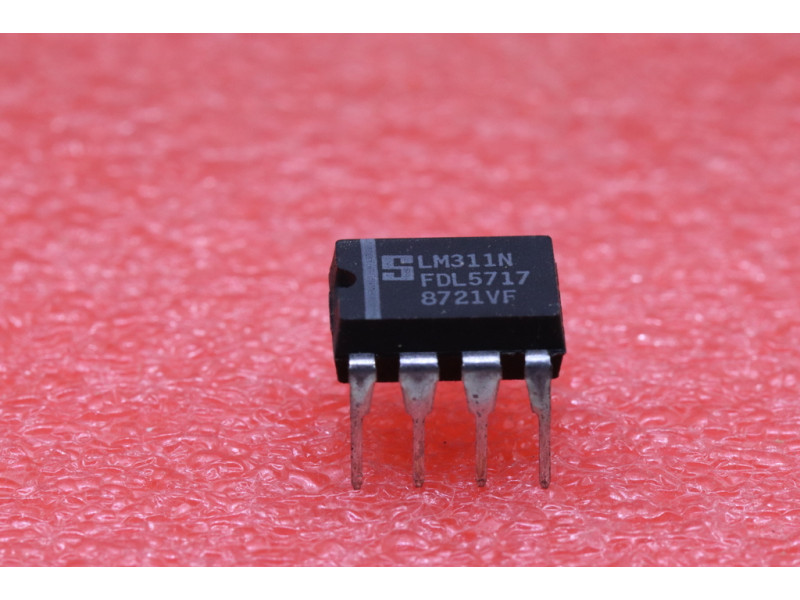

LM311 comparateur de tension

LM311 comparateur de tension

Les comparateurs de tension LM111, LM211 et LM311 présentent des courants d'entrée près de mille fois inférieurs à ceux de dispositifs tels que le LM106 ou le LM710. Ils sont également conçus pour fonctionner sur une plage de tensions d'alimentation plus large : des alimentations standard d'ampli-op ± 15 V jusqu'à l'alimentation simple de 5 V utilisée pour la logique des circuits intégrés. Leur sortie est compatible avec les circuits RTL, DTL et TTL, ainsi qu'avec les circuits MOS. De plus, ils peuvent piloter des lampes ou des relais, commutant des tensions jusqu'à 50 V pour des courants atteignant 50 mA.
Les entrées et les sorties des comparateurs LM111, LM211 ou LM311 peuvent être isolées de la masse du système, et la sortie peut piloter des charges reliées à la masse, à l'alimentation positive ou négative. L'équilibrage de décalage et la fonction stroboscopique sont disponibles, et les sorties peuvent être reliées par un OU. Bien que plus lents que les LM106 et LM710 (temps de réponse de 200 ns contre 40 ns), ces composants sont également beaucoup moins sujets aux oscillations parasites. Le LM111 présente la même configuration de broches que les LM106 et LM710.
Le LM211 est identique au LM111, à la différence que ses performances sont spécifiées sur une plage de températures de −25 ̊C à +85 ̊C
au lieu de −55 ̊C à +125 ̊C. Le LM311 a une plage de températures de 0 ̊C à +70 ̊C.
