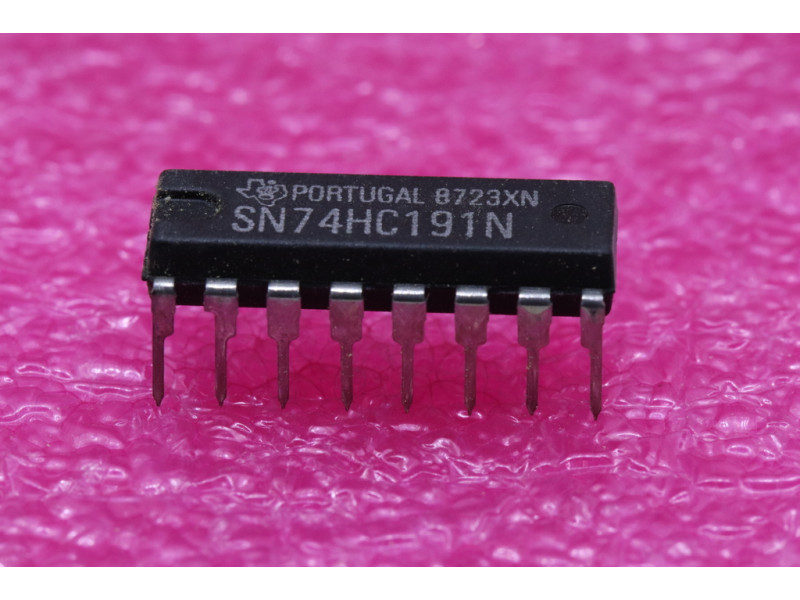

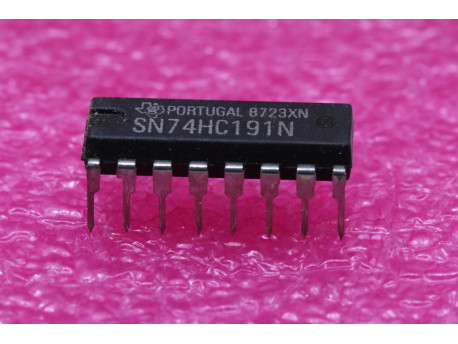

SN74HC191 compteur décompteur binaire 4 bits synchrone

SN74HC191 compteur décompteur binaire 4 bits synchrone

Les dispositifs HC191 sont des compteurs binaires synchrones réversibles 4 bits, incrémentiels et décrémentiels.
Le comptage synchrone est assuré par la synchronisation simultanée de toutes les bascules, de sorte que les sorties changent de manière concomitante,
lorsque la logique de pilotage le demande. Ce mode de fonctionnement élimine les pics de comptage en sortie, généralement associés aux compteurs asynchrones (à ondulation).
Les sorties des quatre bascules sont déclenchées lors d'une transition de l'entrée d'horloge (CLK) si l'entrée d'activation du comptage (CTEN) est basse.

Un niveau haut à CTEN inhibe le comptage. Le sens du comptage est déterminé par le niveau de l'entrée décrémentielle (D/U). Lorsque D/U est basse, le compteur compte, et lorsque D/U est haute, il compte à rebours.
