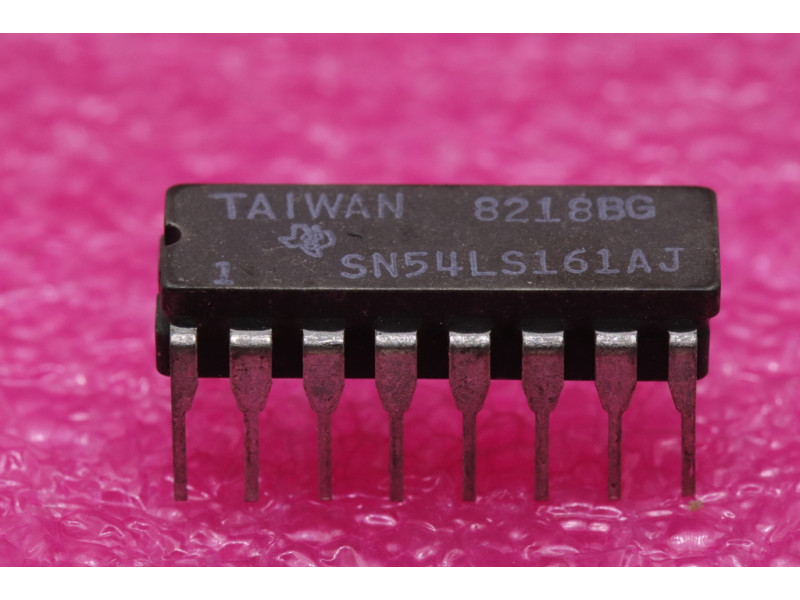

SN54LS161AJ compteur binaire synchrone 4 bits

SN54LS161AJ compteur binaire synchrone 4 bits

Les LS160A / 161A / 162A / 163A sont des compteurs synchrones 4 bits haute vitesse. Déclenchés sur front, préréglables de manière synchrone et cascadables, ils constituent des blocs de construction MSI pour le comptage, l'adressage mémoire, la division de fréquence et d'autres applications. Les LS160A et LS162A comptent modulo 10 (BCD). Les LS161A et LS163A comptent modulo 16 (binaire).
Les LS160A et LS161A disposent d'une entrée de réinitialisation générale asynchrone (Clear) qui remplace l'horloge et toutes les autres entrées de commande et en est indépendante. Les LS162A et LS163A disposent d'une entrée de réinitialisation synchrone (Clear) qui remplace toutes les autres entrées de commande, mais qui n'est active que pendant le front montant de l'horloge.
