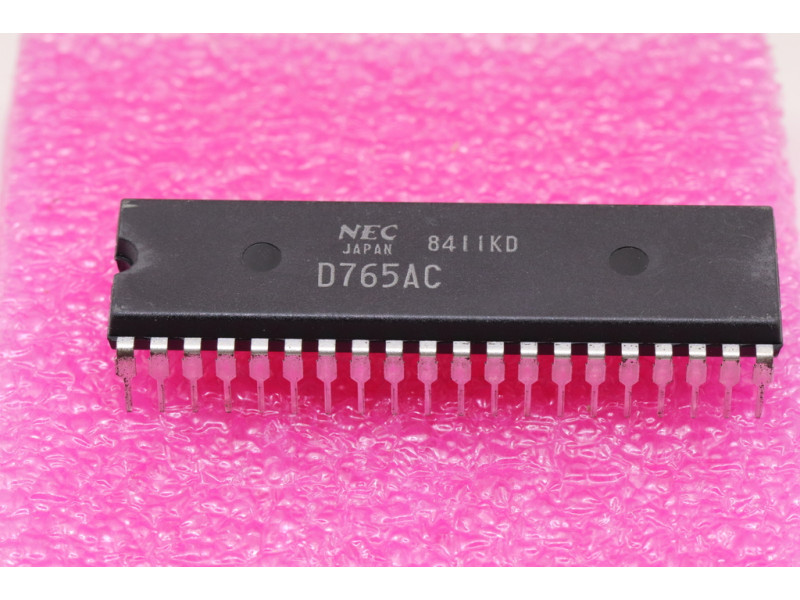

D765AC contrôleur disquette simple et double densité

D765AC contrôleur disquette simple et double densité

L'uPD765A/B est un contrôleur de disquette LSI (FDC) qui intègre les circuits et les fonctions de contrôle permettant d'interfacer un processeur avec quatre lecteurs de disquettes. Il est compatible avec le format simple densité (FM) IBM 3740 ou le format double densité (MFM) IBM System 34, avec enregistrement recto-verso. L'uPD765A/B fournit des signaux de contrôle simplifiant la conception d'une boucle à verrouillage de phase externe et d'un circuit de précompensation en écriture.
Le FDC simplifie et gère la plupart des contraintes liées à la mise en œuvre d'une interface disquette.
L'uPD765A/B fournit des signaux de contrôle, facilitant ainsi l'intégration du DMA à l'aide d'un contrôleur DMA externe, tel que l'uPD8257. Le FDC fonctionne en mode DMA ou non DMA. En mode non-DMA, le FDC génère des interruptions pour le processeur chaque fois qu'un octet de données doit être transféré. En mode DMA, le processeur n'a qu'à charger la commande dans le FDC et tous les transferts de données s'effectuent sous le contrôle des contrôleurs FDC et DMA.
L'uPD765A/uPD765B exécute 16 commandes. La plupart de ces commandes nécessitent plusieurs octets de 8 bits pour spécifier l'opération que le processeur souhaite que le FDC effectue.

Eh oui , je suis d'accord avec vous , qui a besoin de ce circuit en 2025 ?
