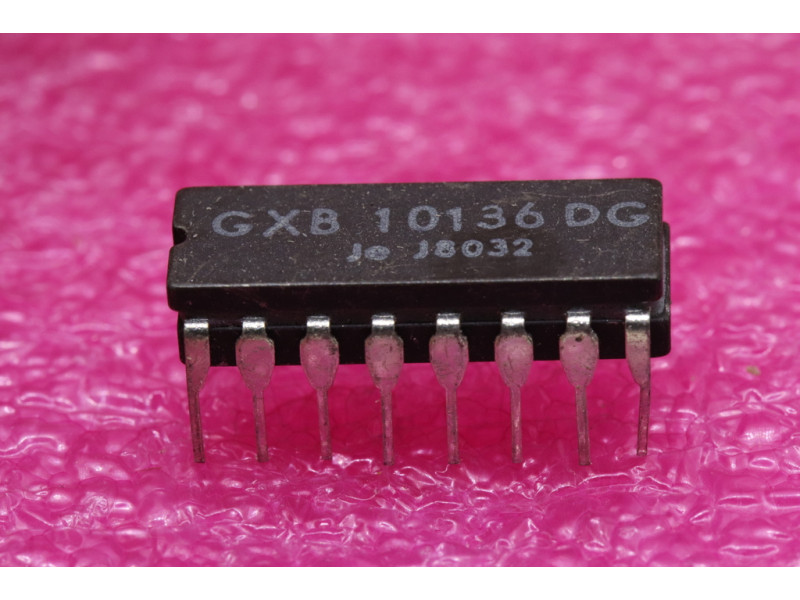

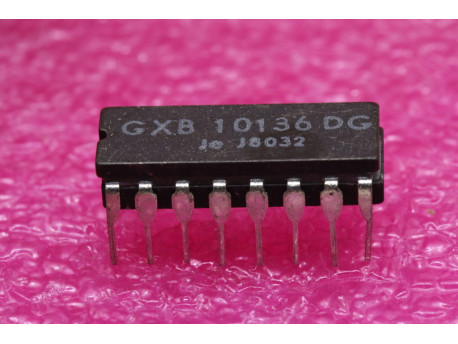

GXB10136DG compteur décompteur héxadécimal

GXB10136DG compteur décompteur héxadécimal

Equivalence avec MC10136

Le MC10136 est un compteur synchrone haute vitesse capable de compter, décompter, prérégler ou arrêter le comptage à des fréquences supérieures à 100 MHz. Sa flexibilité permet au concepteur d'utiliser un seul compteur de base pour la plupart des applications, et sa fonction de comptage synchrone rend le MC10136 adapté aux ordinateurs comme à l'instrumentation.
Trois lignes de commande (S1, S2 et Carry In) déterminent le mode de fonctionnement du compteur. Les lignes S1 et S2 déterminent l'une des quatre opérations suivantes : préréglage (programmation), incrémentation (comptage), décrémentation (comptage) ou maintien (arrêt du comptage). Notez qu'en mode préréglage, une impulsion d'horloge est nécessaire pour charger le compteur, et les informations présentes sur les entrées de données (D0, D1, D2 et D3) sont saisies dans le compteur.
La sortie passe à l'état bas lors du comptage terminal ou lorsque le compteur est en cours de préréglage.
