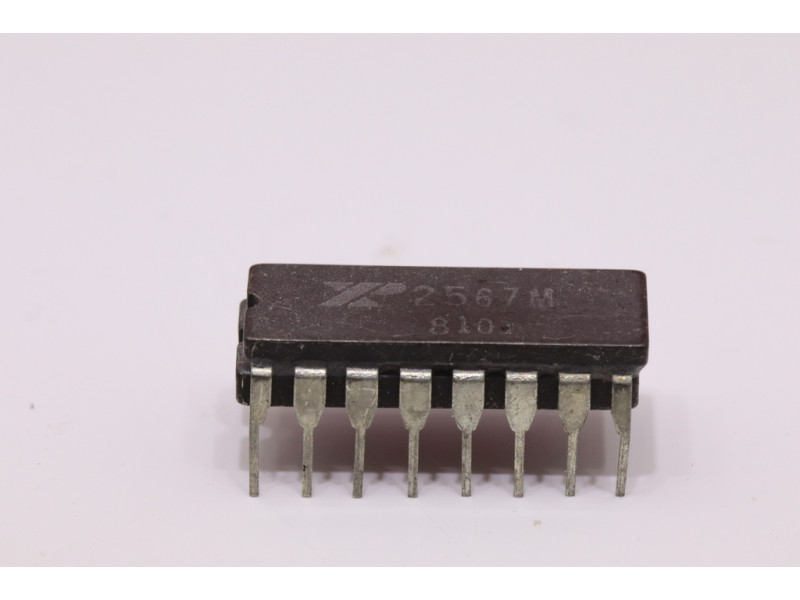

XR2567M double décodeur de fréquence ou tonalité

XR2567M double décodeur de fréquence ou tonalité.

Le XR-2567 est un décodeur de tonalité monolithique double de type 567, idéal pour le décodage de tonalités ou de fréquences dans les systèmes de communication multi-tonalités. Chaque décodeur du XR-2567 peut être utilisé indépendamment ou les deux sections peuvent être interconnectées pour un fonctionnement double. Les caractéristiques d'adaptation et de suivi de température entre les décodeurs de cette puce monolithique sont supérieures à celles de deux boîtiers de décodeurs de tonalité distincts.
Le XR-2567 fonctionne sur une plage de fréquences de 0,01 Hz à 500 kHz. Les tensions d'alimentation varient de 4,5 V à 12 V, avec une régulation de tension interne pour les tensions comprises entre 7 V et 12 V. Chaque décodeur est composé d'une boucle à verrouillage de phase (PLL), d'un détecteur AM en quadrature, d'un comparateur de tension et d'une sortie compatible logique pouvant absorber plus de 100 mA de courant de charge.
La fréquence centrale de chaque décodeur est fixée par une résistance et un condensateur externes qui déterminent la fréquence de fonctionnement libre de chaque PLL. Lorsqu'une tonalité d'entrée est présente dans la bande passante du circuit, la PLL se verrouille sur le signal d'entrée. La sortie logique, normalement à l'état haut, passe alors à l'état bas pendant cette condition de verrouillage.
