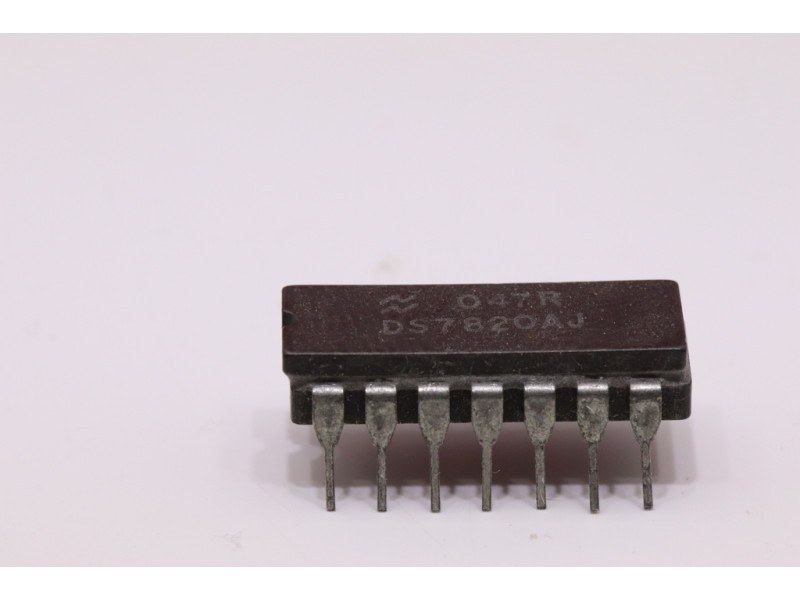

DS7820AJ double récepteur ligne entrées différentielles

DS7820AJ double récepteur ligne entrées différentielles.

Les DS7820A et DS8820A sont des récepteurs de ligne numériques aux performances améliorées, composés de deux unités totalement indépendantes, fabriquées sur une seule puce de silicium. Destinés aux systèmes numériques connectés par paires torsadées, ils disposent d'une entrée différentielle conçue pour rejeter les signaux de mode commun importants tout en répondant aux faibles signaux différentiels. La sortie est directement compatible avec les circuits intégrés TTL ou LS. Le temps de réponse peut être contrôlé par un condensateur externe pour rejeter les pics de bruit en entrée. L'état de sortie est un « 1 » logique lorsque les deux entrées sont ouvertes. Des résistances de terminaison pour la paire torsadée sont également incluses dans le circuit. Les DS7820A et DS8820A sont spécifiés, dans le pire des cas, sur toute leur plage de températures de fonctionnement (respectivement de −55 °C à +125 °C et de 0 °C à 70 °C), sur toute la plage de tension d'entrée, pour des variations de tension d'alimentation de ± 10 %.
