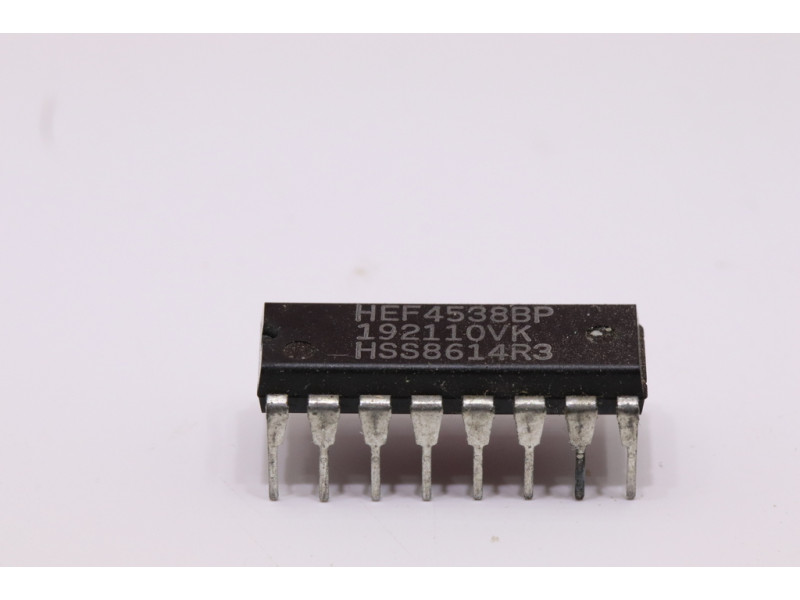

HEF4538BP double monostable multivibrateur

HEF4538BP double monostable multivibrateur

Le HEF4538B est un multivibrateur monostable double, redéclenchable et réarmable. Chaque multivibrateur possède une entrée active de déclenchement/redéclenchement BASSE (I0), une entrée active de déclenchement/redéclenchement HAUT (I1), une entrée de réinitialisation directe BASSE active prioritaire (CD), une sortie (O) et son complément (O), ainsi que deux broches (CTC, (1) RCTC) pour connecter les composants de temporisation externes Ct et Rt. La variation typique de la largeur d'impulsion sur la plage de température est de ± 0,2 %.
Le HEF4538B peut être déclenché par les fronts positifs ou négatifs de l'impulsion d'entrée et produit une impulsion de sortie précise avec une plage de largeur d'impulsion de 10 μs à l'infini. La durée et la précision de l'impulsion de sortie sont déterminées par les composants de temporisation externes Ct et Rt.
La largeur d'impulsion de sortie (T) est égale à Rt × Ct. Les techniques de conception linéaire du LOCMOS garantissent un contrôle précis de la largeur d'impulsion de sortie. Un niveau BAS à C D interrompt immédiatement l'impulsion de sortie. L'action de bascule de Schmitt sur les entrées de déclenchement confère au circuit une grande tolérance aux temps de montée et de descente plus lents.
