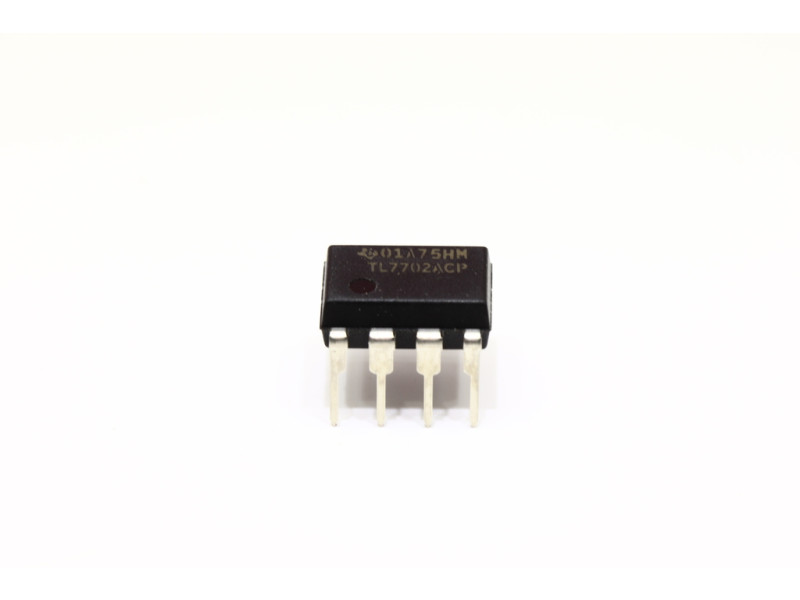

TL7702ACP ci de surveillance tension pour uP ou uC

TL7702ACP ci de surveillance tension pour uP ou uC

La famille de superviseurs de tension d'alimentation TL77xxA est spécialement conçue pour être utilisée comme contrôleurs de réinitialisation dans les systèmes à micro-ordinateurs et à microprocesseurs. Le superviseur de tension d'alimentation surveille l'alimentation pour détecter toute sous-tension à l'entrée SENSE. À la mise sous tension, la sortie RESET devient active (bas) lorsque VCC atteint une valeur proche de 3,6 V. À ce stade (en supposant que SENSE soit supérieur à VIT+), la fonction de temporisation active une temporisation, après laquelle les sorties RESET et RESET deviennent inactives (haut et bas, respectivement).
En cas de sous-tension en fonctionnement normal, les sorties RESET et RESET deviennent actives. Pour garantir une réinitialisation complète, les sorties RESET restent actives pendant un certain temps après que la tension à l'entrée SENSE a dépassé le seuil positif. La temporisation est déterminée par la valeur du condensateur externe CT : td = 1,3 × 10 4 × CT, où CT est exprimé en farads (F) et td en secondes (s).
Pendant la mise hors tension (en supposant que SENSE est inférieur à V IT–), les sorties restent actives jusqu'à ce que la tension CC descende en dessous d'un maximum de 2 V. Après cela, les sorties sont indéfinies.
Un condensateur externe (généralement de 0,1 μF pour les TL77xxAC et TL77xxAI) doit être connecté à REF afin de réduire l'influence des transitoires rapides sur la tension d'alimentation.
