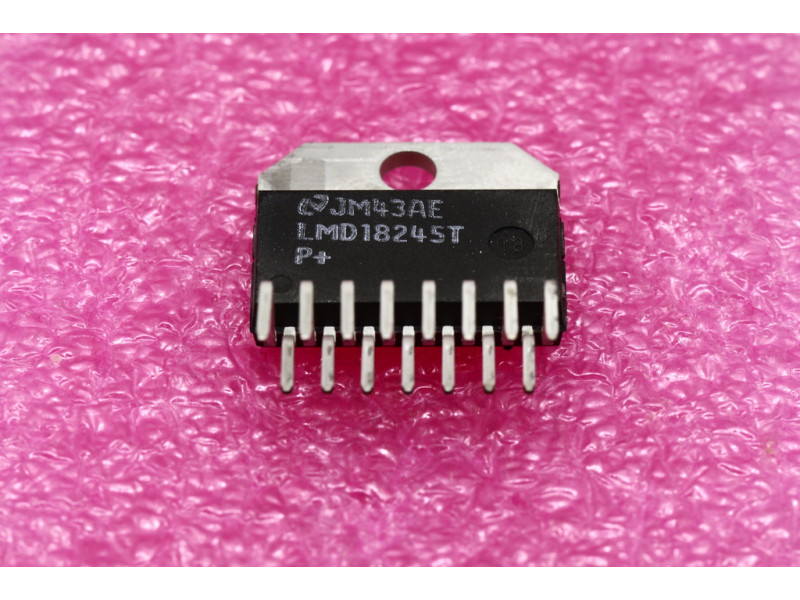

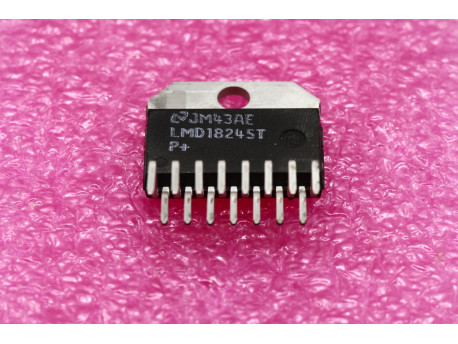

LMD18245T pilote moteur full bridge

LMD18245T pilote moteur full bridge

L'amplificateur de puissance en pont complet LMD18245 intègre tous les blocs de circuit nécessaires au pilotage et au contrôle du courant d'un moteur à courant continu à balais ou d'une phase d'un moteur pas à pas bipolaire. Le procédé multi-technologies utilisé pour sa fabrication combine des circuits de commande et de protection bipolaires et CMOS avec des commutateurs de puissance DMOS sur une même structure monolithique. Le LMD18245 contrôle le courant moteur via un hacheur à temps de coupure fixe.
Un étage de puissance en pont en H entièrement DMOS fournit des courants de sortie continus jusqu'à 3 A (6 A en crête) à des tensions d'alimentation allant jusqu'à 55 V.
Les commutateurs de puissance DMOS présentent un faible RDS(ON) pour un rendement élevé, et une diode intégrée à la structure du DMOS élimine les diodes discrètes généralement nécessaires pour bloquer les étages de puissance bipolaires.
Une méthode innovante de détection du courant élimine les pertes de puissance associées à une résistance de détection en série avec le moteur.
Un convertisseur numérique-analogique (CNA) quatre bits fournit un chemin numérique pour contrôler le courant moteur et, par extension, simplifie la mise en œuvre de moteurs pas à pas complets, demi-pas et micropas. Pour les applications à plus haute résolution, un CNA externe peut être utilisé.
