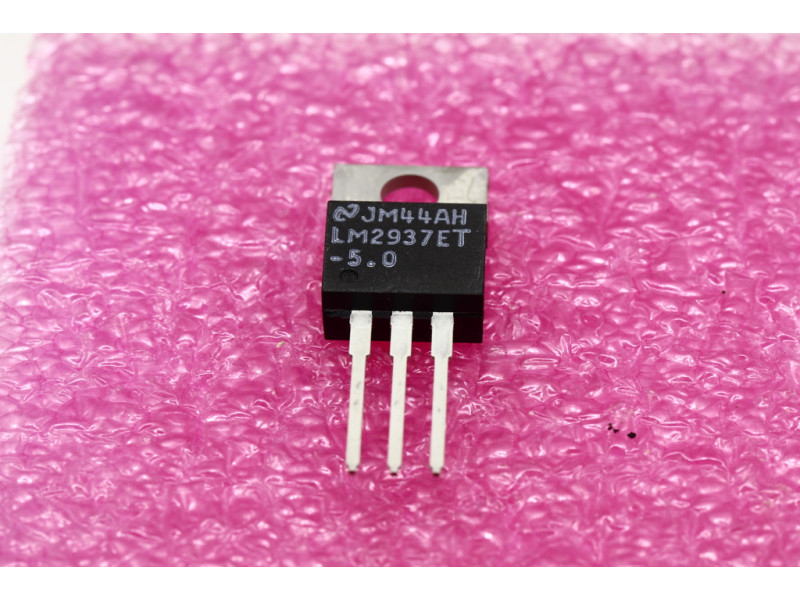

LM2937ET-5 régulateur 5 volts 500mA

LM2937ET-5 régulateur 5 volts 500mA

Le LM2937 est un régulateur de tension positive capable de fournir jusqu'à 500 mA de courant de charge. L'utilisation d'un transistor de puissance PNP assure une faible chute de tension. Avec un courant de charge de 500 mA, le différentiel de tension entrée/sortie minimal requis pour maintenir la régulation est généralement de 0,5 V (1 V maximum garanti sur toute la plage de températures de fonctionnement). Un circuit spécial a été intégré pour minimiser le courant de repos à seulement 10 mA avec un courant de charge de 500 mA lorsque le différentiel de tension entrée/sortie est supérieur à 3 V.
Le LM2937 nécessite un condensateur de dérivation de sortie pour assurer sa stabilité. Comme pour la plupart des régulateurs à faible chute de tension, la résistance série équivalente (ESR) de ce condensateur reste un paramètre de conception critique, mais le LM2937 intègre un circuit de compensation spécial qui assouplit les exigences en matière de résistance série équivalente (ESR). Le LM2937 est stable pour toutes les ESR inférieures à 3 Ω. Cela permet l'utilisation de condensateurs à faible ESR.
Idéalement adapté aux applications automobiles, le LM2937 se protège, ainsi que tout circuit de charge, contre les inversions de batterie, les pontages entre deux batteries et les transitoires de décharge jusqu'à +60 V/−50 V. Des fonctions de régulation classiques, telles que la protection contre les courts-circuits et les coupures thermiques, sont également intégrées.
