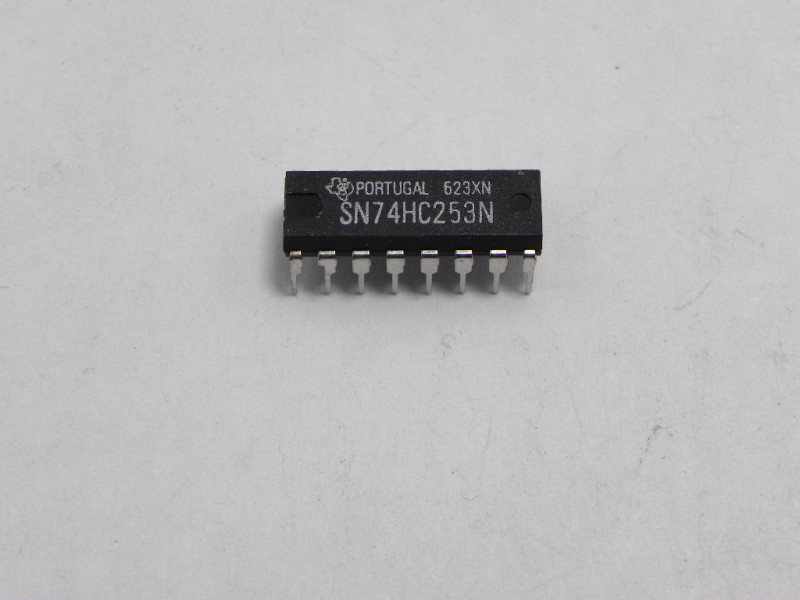

SN74HC253N sélecteurs multiplexeurs 2*4 lignes vers 1 sortie 3 états

sélecteurs multiplexeurs 2*4 lignes vers 1 sortie 3 états  SN74HC253N

Chacun de ces sélecteurs/multiplexeurs de données contient des inverseurs et des pilotes permettant de fournir une sélection complète des données de décodage binaire aux portes ET-OU. Des entrées de contrôle de sortie distinctes sont fournies pour chacune des deux sections à 4 lignes.
Les sorties à 3 états peuvent interagir avec les lignes de données des systèmes organisés en bus et les piloter. Lorsque toutes les sorties communes, sauf une, sont désactivées (en état haute impédance), la faible impédance de la sortie activée unique pilote la ligne de bus à un niveau logique haut ou bas. Chaque sortie possède sa propre entrée d'activation de sortie (OE). Les sorties sont désactivées lorsque leur OE respective est à l'état haut.
