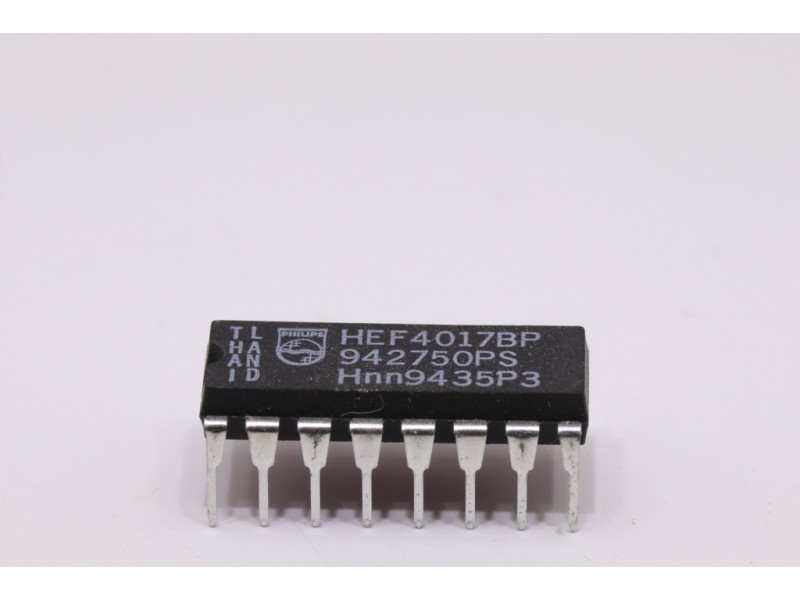

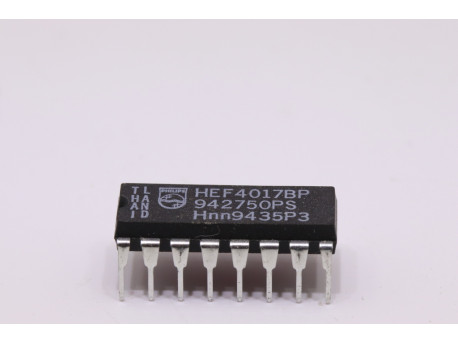

HEF4017BP compteur johnson 5 étages

HEF4017BP compteur johnson 5 étages

Le HEF4017B est un compteur à décades Johnson à 5 étages, doté de dix sorties actives décodées HAUT sans pic (0o à 09), d'une sortie BAS active sur la bascule de poids fort (O5-9), d'entrées d'horloge HAUT et BAS actives (CP0, CP1) et d'une entrée de réinitialisation générale asynchrone prioritaire (MR).
Le compteur avance soit par une transition BAS vers HAUT sur CP0 lorsque CP1 est BAS, soit par une transition HAUT vers BAS sur CP1 lorsque CP0 est HAUT (voir également le tableau des fonctions).
En cas de cascade de compteurs, la sortie O5-9, qui est BAS lorsque le compteur est aux états 5, 6, 7, 8 et 9, peut être utilisée pour piloter l'entrée CP0 du compteur suivant. Un niveau HAUT sur MR remet le compteur à zéro (Oo = O5-9 = HAUT ; O1 à O9 = BAS) indépendamment des entrées d'horloge (CP0, CP1).
La ​​correction automatique du code du compteur est assurée par un circuit interne : après tout code illégal, le compteur revient à un mode de comptage correct en 11 impulsions d'horloge.
L'action de bascule de Schmitt sur l'entrée d'horloge rend le circuit très tolérant aux temps de montée et de descente d'horloge plus lents.
