afficheur TIL311

vidéo til311

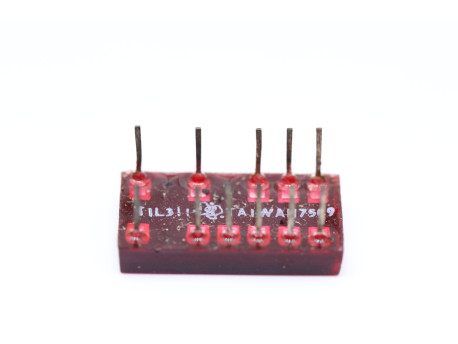

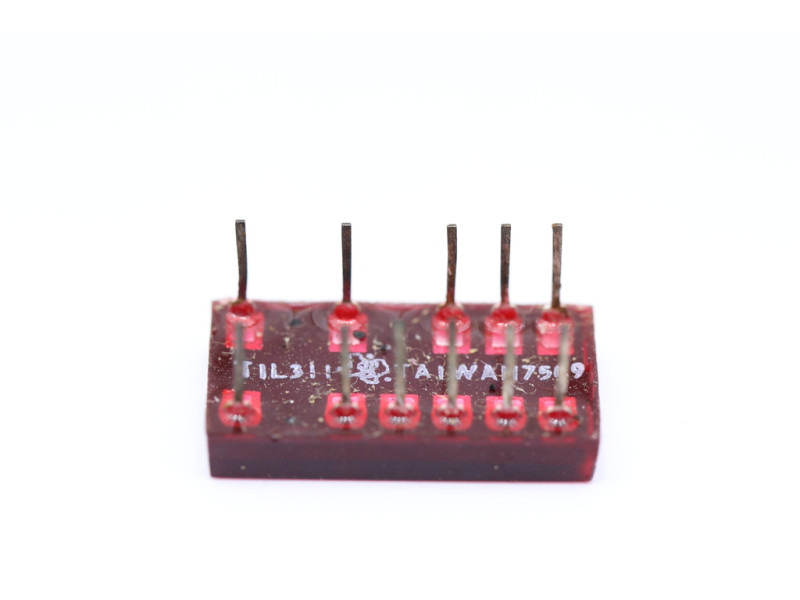

afficheur TIL311

attention : La luminosité et l'apparence sont différentes entre chaque lot.

lot 7549 : 8 pièces

lot 7718  5 pièces

lot 7923 : 4 pièces

 Les pattes sont oxydées, j'ai testé chaque afficheur pour valider les connexions et les leds formant les caractères.

Attention , la broche 8 qui permet d'inhiber l'affichage doit être connectée en fonction de votre application mais si vous avez besoin d'un affichage permanent , elle doit être connectée à GND. Dit autrement, si vous la laissez en l'air, vous n'aurez pas d'affichage. Idem pour les broches des entrées A,B,C,D. Ne les laissez pas flottantes.

Vous pouvez avec la broche 8 faire un affichage clignotant en connectant celle-ci avec la sortie d'un timer en mode astable ( ne555 par exemple ). Prévoir de peut-être limiter le courant de sortie.
