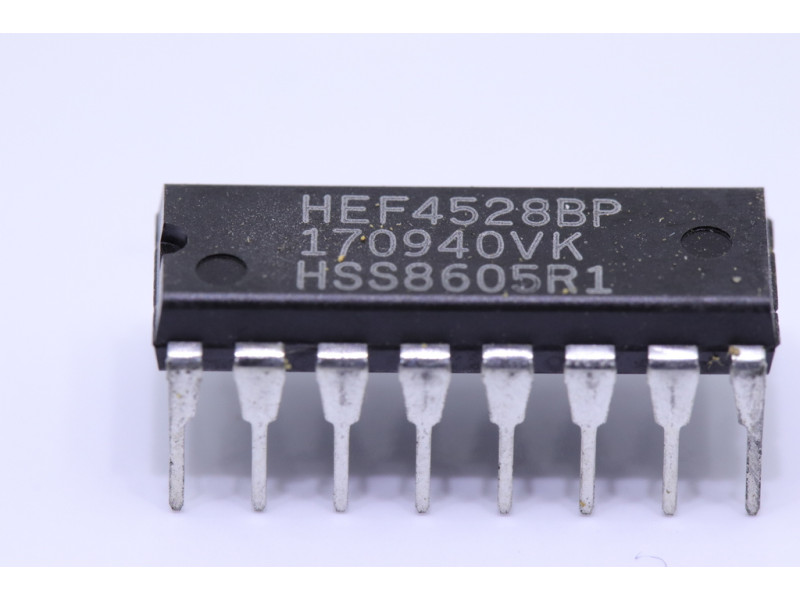

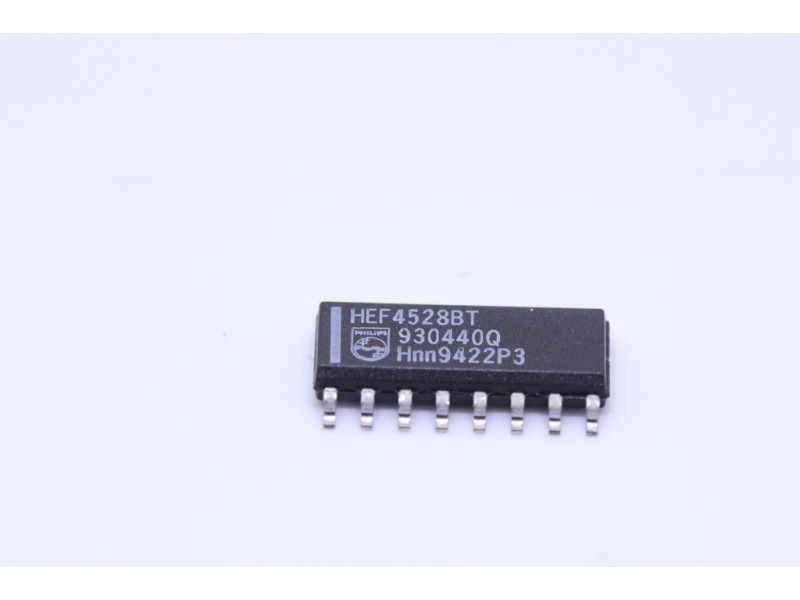

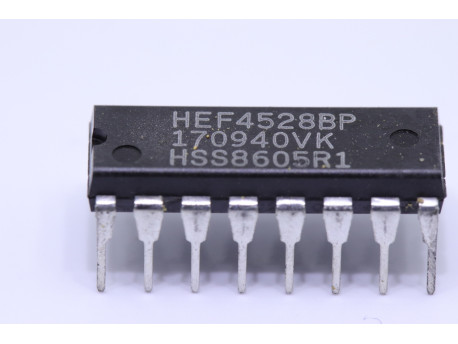

HEF4528 double multivibrateur monostable

double multivibrateur monostable HEF4528

Le HEF4528B est un multivibrateur monostable double, redéclenchable et réarmable. Chaque multivibrateur possède une entrée active basse (I0), une entrée active haute (I1), une entrée active basse directe (C D), une sortie (O) et son complément (O), ainsi que deux broches pour connecter les composants de temporisation externes (C TC(1) , RCTC).
Un condensateur de temporisation externe (Ct) doit être connecté
entre CTC et RCTC et une résistance externe (R t) doit être connectée
entre RCTC et V DD. La durée de l'impulsion de sortie est déterminée par les composants de temporisation externes Ct et R t.
Une transition HAUT vers BAS sur I0 lorsque I1 est BAS ou une transition BAS vers HAUT sur I1 lorsque I0 est HAUT produit une impulsion positive (BAS-HAUT-BAS) et O, et une impulsion négative (HAUT-BAS-HAUT) sur O si C D est HAUT. Une impulsion BAS sur CD force O BAS, O HAUT et inhibe toute autre impulsion jusqu'à ce que CD soit HAUT
