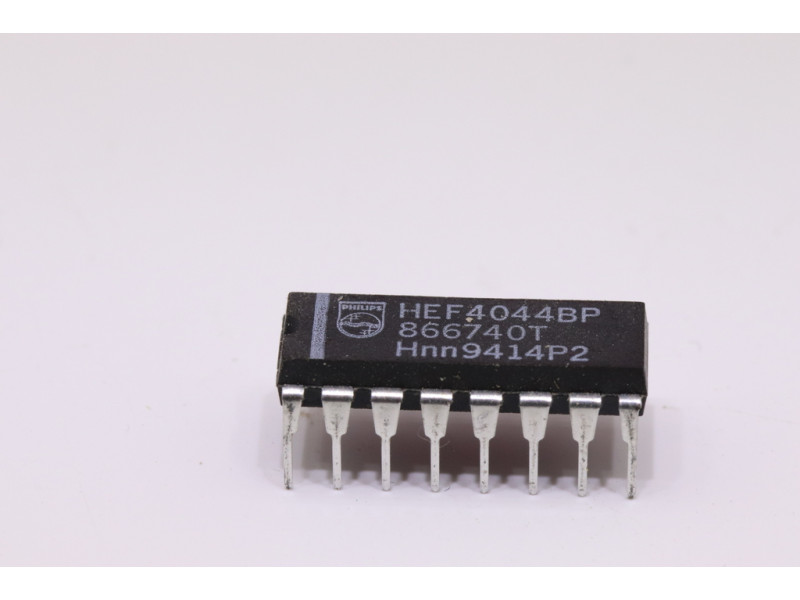

HEF4044BP quadruple verrou set-reset avec sorties 3 états

HEF4044BP quadruple verrou set-reset avec sorties 3 états

Le HEF4044B est un verrou quadruple R/S à sorties 3 états et une entrée d'activation de sortie commune (EO). Chaque verrou possède une entrée de configuration BASSE active (S 0 à S 3), une entrée de réinitialisation BASSE active (R 0 à R3) et une sortie HAUTE active à 3 états (O 0 à O3).
Lorsque l'EO est HAUT, l'état de la sortie du verrou (Activé) peut être déterminé à partir du tableau des fonctions ci-dessous. Lorsque l'EO est BASSE, les sorties du verrou sont à l'état OFF haute impédance. L'EO n'affecte pas l'état du verrou.
La fonction d'état OFF haute impédance permet la mise en commun des sorties.
