Le PCF82 est une triode-pentode à 9 broches de type noval, conçue en 1953 pour les tuners de récepteurs de télévision : la triode sert d'oscillatrice VHF, la pentode de mélangeuse.

Fabricant : Telefunken (marquage diamant d'origine)
Boîtier : noval 9 broches, verre clair
Chauffage série : 9,5 V - 300 mA (chauffage indirect)
Équivalents : 9U8A, 9EA8 - apparenté à l'ECF82 / 6U8 (filament différent)
Deux systèmes indépendants et écrantés, cathodes séparées
Caractéristiques triode : Ua 150 V, Ia 11 mA, S 5,8 mA/V
Caractéristiques pentode : Ua 170 à 200 V, Ia 10 mA, S 5,5 mA/V

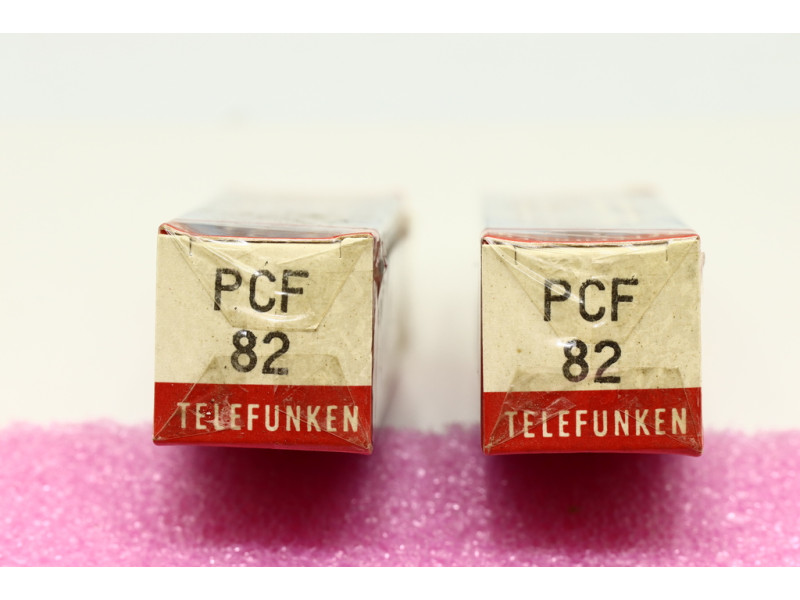

NOS scellé : tube neuf de stock d'origine, boîte carton Telefunken sous cellophane d'usine non ouverte. Vendu dans son état d'origine, sans déballage ni mesure, la cellophane intacte garantissant l'intégrité.

Pour les caractéristiques complètes et le brochage, consulter la datasheet d'époque : Télécharger la datasheet (PDF)

Retournement de l'article accepté uniquement boîte et scellé d'origine intacts. En cas de défaut, remboursement ou échange.
