6080WA FSE-6826-HF double triode de puissance testé

Référence :

6080WA#FSE-6826-HF

État : Neuf/NOS

6080WA FSE-6826-HF double triode de puissance

Plus de détails

En stock

1 Article Produits

Imprimer

En savoir plus

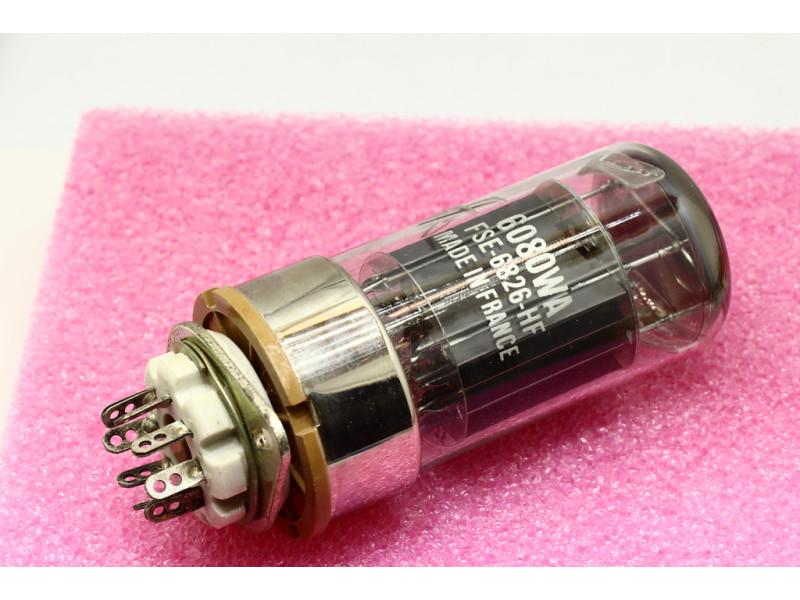

6080WA FSE-6826-HFdouble triode de puissance

très propre tube neuf je pense.

Je n'ai pas le carton d'origine et l'embase ( présente sur le photo ) n'est pas vendue avec le tube.

Double triode de puissance à faible impédance interne. Deux sections triodes indépendantes dans une même enveloppe.

Caractéristiques principales (par section) :

Filament : 6,3 V / 2,5 A
Tension anode maximale : 250 V
Dissipation anodique maximale : 13 W
Courant anodique maximal continu : 125 mA
Facteur d'amplification (µ) : environ 2
Pente (S) : environ 7,5 mA/V
Résistance interne : environ 280 ohm

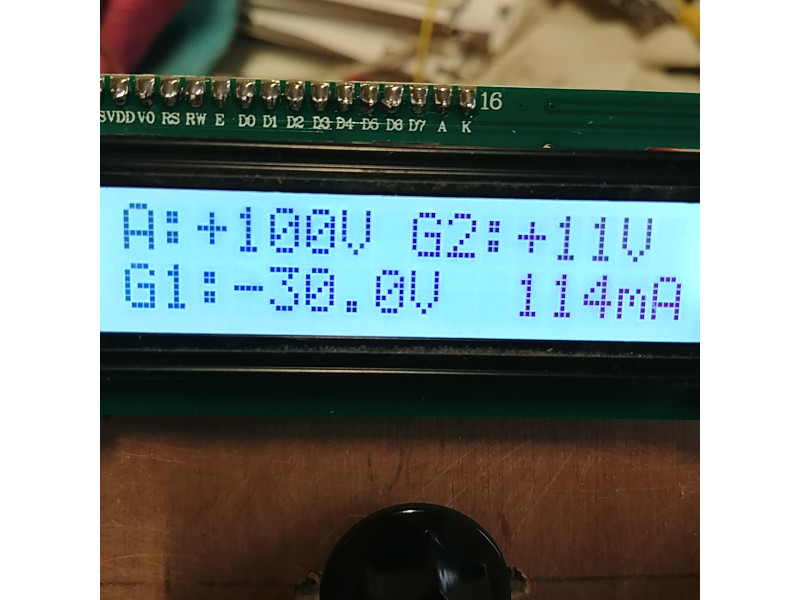

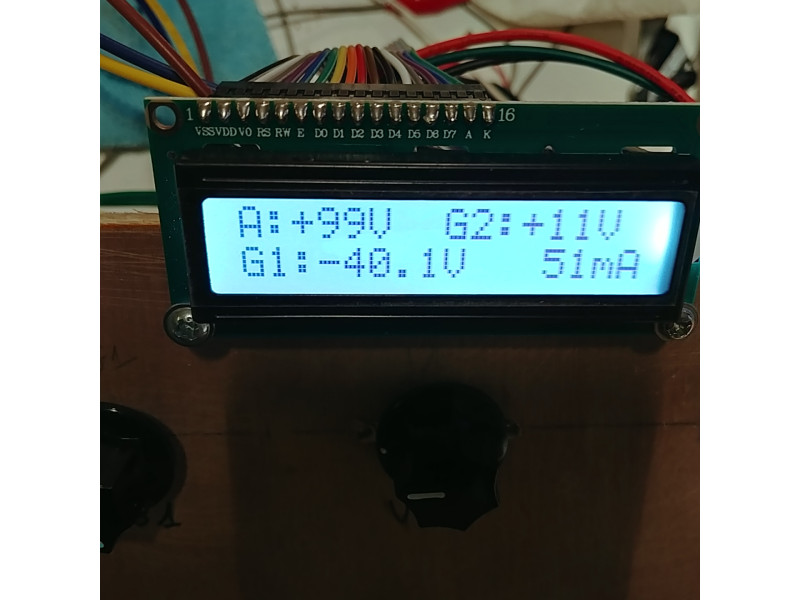

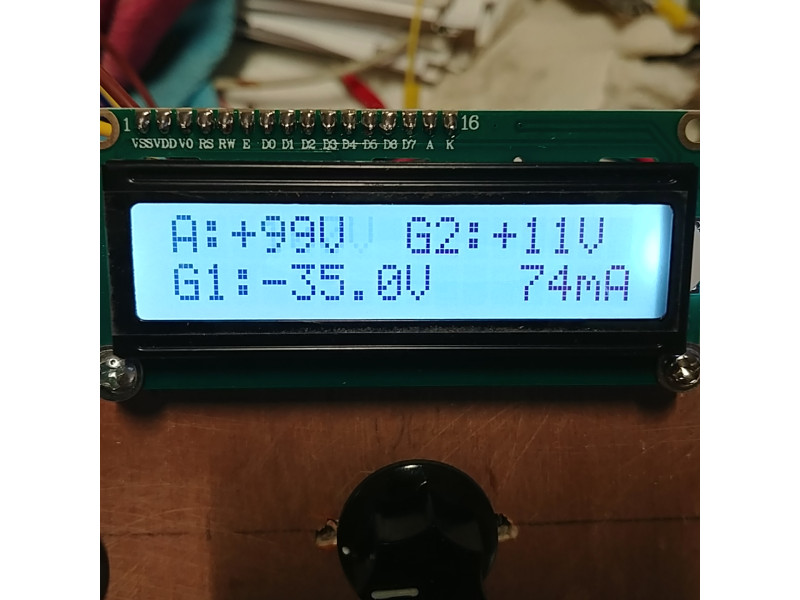

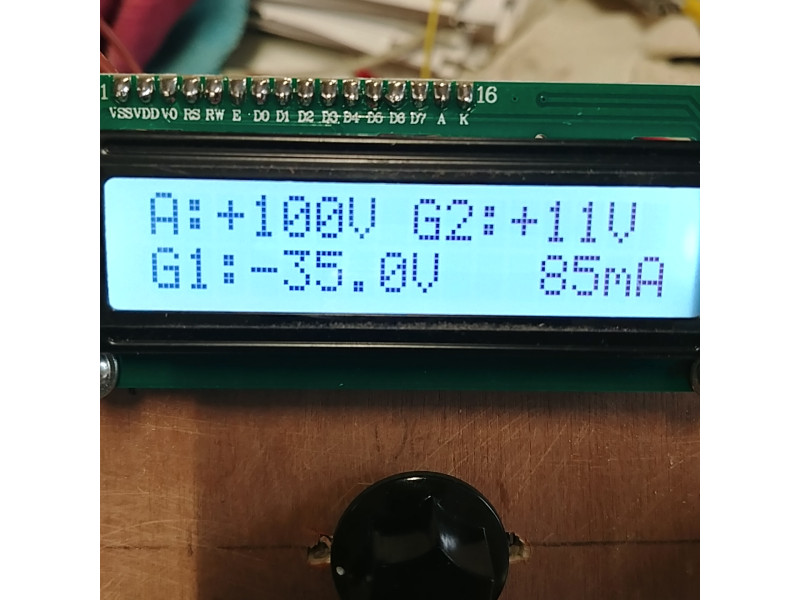

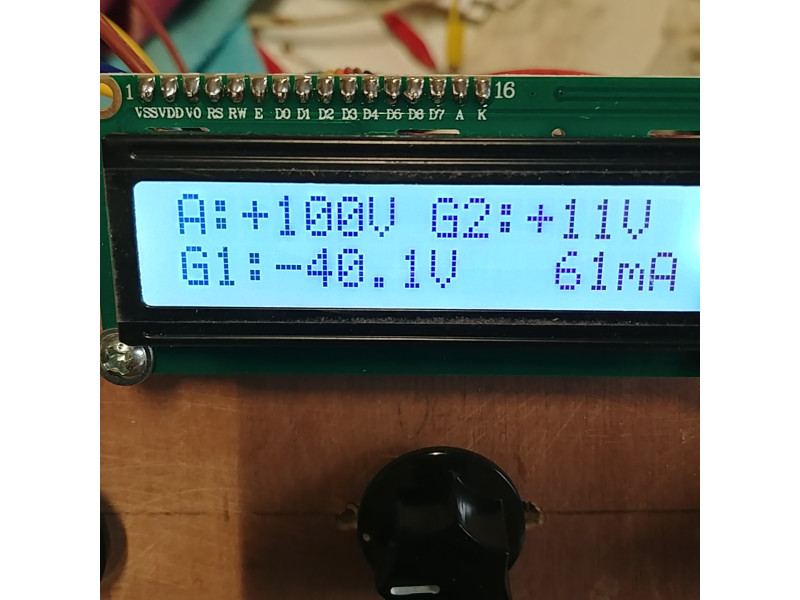

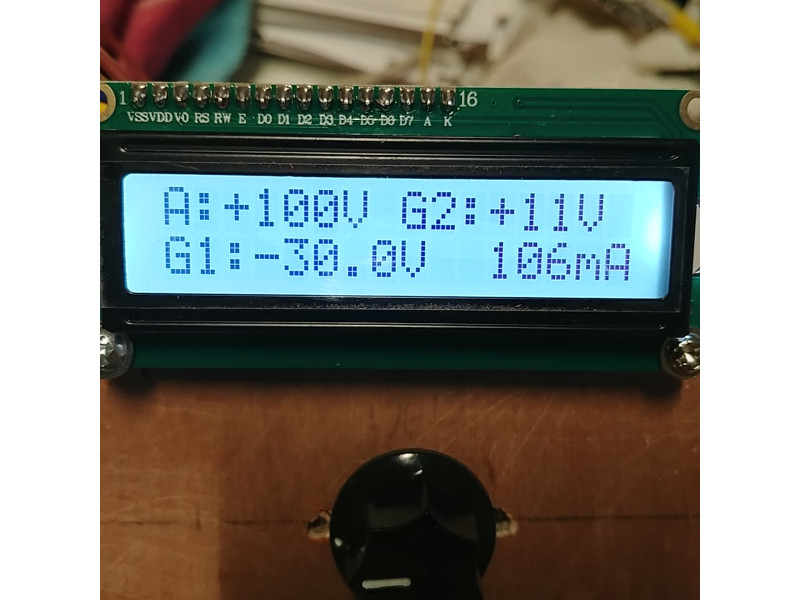

Mesures effectuées au banc (chaque section testée séparément) :

6080WA	triode broche 2 100 volts			triode broche 5 100 volts
tension grille	-40	-35	30	-40	-35	-30
courant anode	51	74	106	61	85	114
datasheet	50	70	115	50	70	115
%/nominal	102,00 %	105,71 %	92,17 %	122,00 %	121,43 %	99,13 %

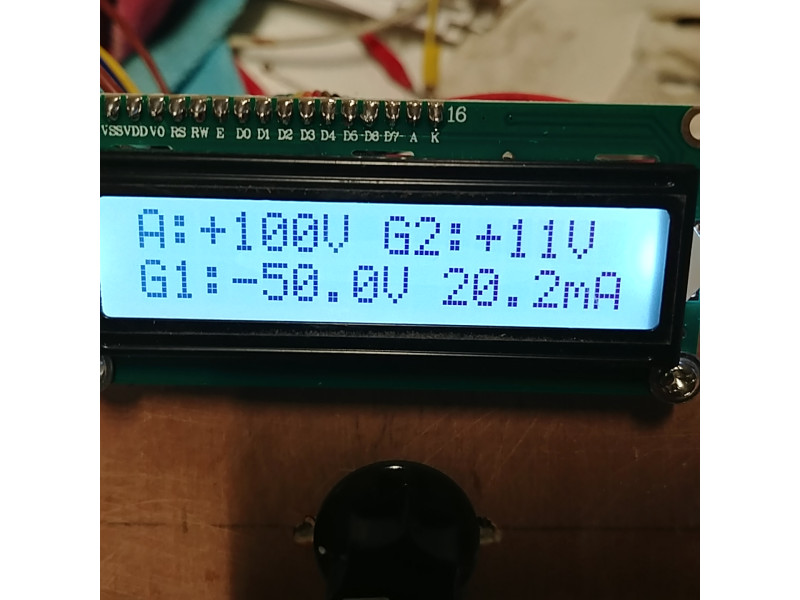

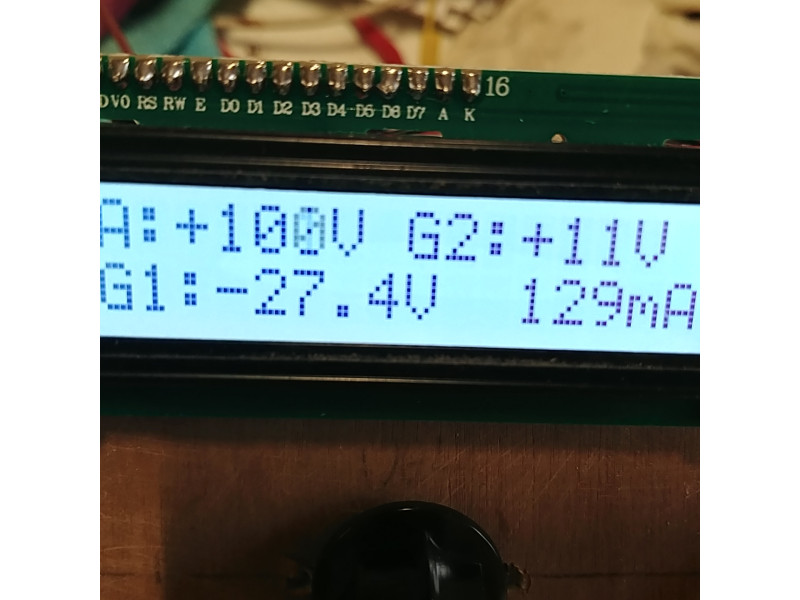

voir photos de chaque triode

Applications : régulation série d'alimentations haute tension (usage d'origine), amplificateurs casque OTL (le 6080 est le tube de référence des amplis casque DIY, très demandé par les monteurs), amplificateurs de puissance single-ended expérimentaux.

Équivalents et références croisées : 6AS7G, CV5008, 6N13P (équivalent russe), ECC230.

En cas de défaut, remboursement
