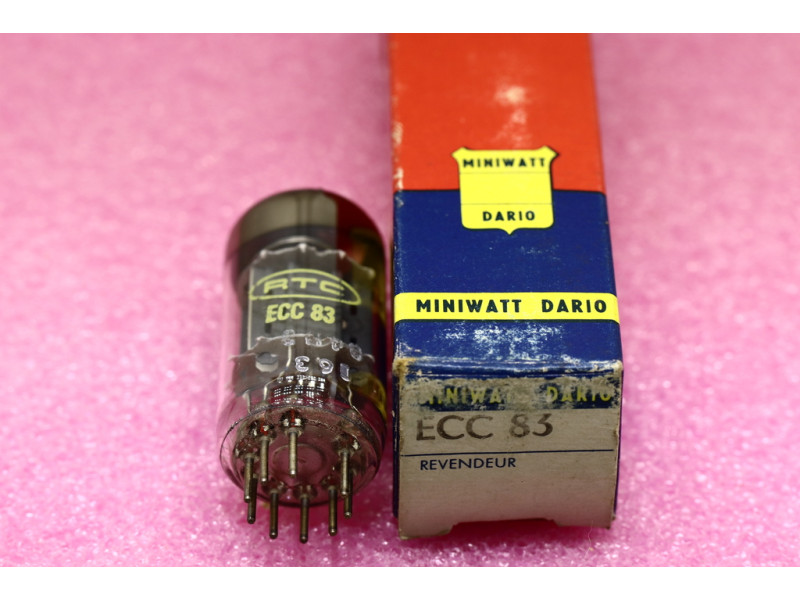

ECC83 double triode à fort gain testé
ECC83 double triode à fort gain
En savoir plus
ECC83 — Double triode à fort gain
Double triode à fort facteur d'amplification (µ élevé), la référence universelle des étages préamplificateurs. Équivalent direct du 12AX7 américain, le tube le plus utilisé de l'histoire de l'amplification guitare et audio.
Caractéristiques principales (par section) :
- Filament : 6,3 V / 300 mA (série possible 12,6 V / 150 mA)
- Tension anode maximale : 250 V
- Dissipation anodique maximale : 1,2 W
- Facteur d'amplification (µ) : environ 100
- Pente (S) : environ 1,6 mA/V
- Résistance interne : environ 60 à 65 kiloohm
Applications : préamplificateurs guitare (l'étage de gain de quasi tous les amplis à lampes), étages phono haute fidélité, étages de gain bas niveau. Tube de remplacement universel des amplis vintage et modernes.
Équivalents : 12AX7, ECC803, CV4004, 7025 (version à faible microphonie).
Point de mesure utilisé pour le test : tension anode 250 V, courant anodique de référence 1,2 mA (conditions datasheet).
Les mesures reflètent l'état du tube au jour du test. Comme pour tout tube d'occasion, la durée de vie résiduelle ne peut être garantie.

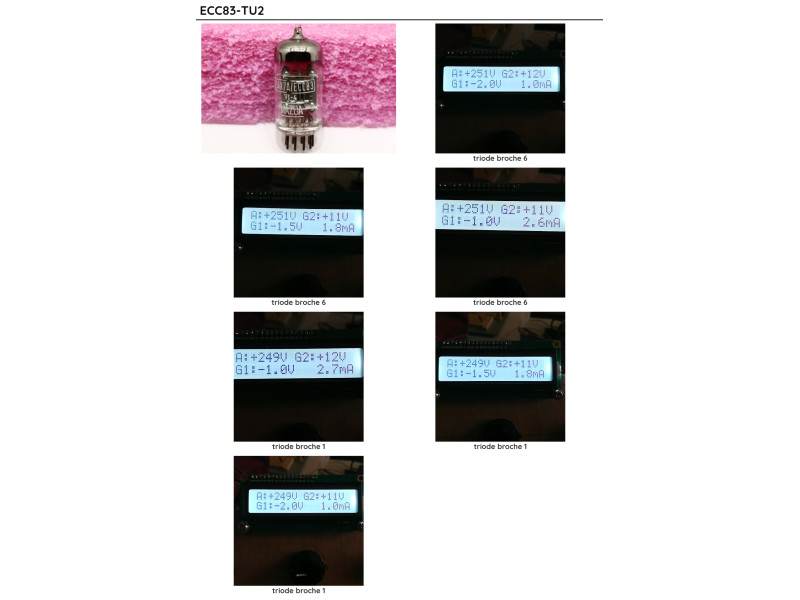

TABLEAU DES MESURES PAR REFERENCE
| ECC83-TU2 | triode broche 1 250 volts | triode broche 6 250 volts | ||||
| tension grille | -2 | -1,5 | -1 | -2 | -1,5 | -1 |
| courant anode | 1 | 1,8 | 2,7 | 1 | 1,8 | 2,6 |
| datasheet | 1,2 | 2,2 | 3,3 | 1,2 | 2,2 | 3,3 |
| %/nominal | 83,33 % | 81,82 % | 81,82 % | 83,33 % | 81,82 % | 78,79 % |
